Supervisione & Controllo
I moduli KTV e KTV-D sono nati con l’intento di supervisionare e gestire la maggior parte delle installazioni esistenti o nuove affinché l’utente finale riceva il maggior comfort possibile dall’impianto di produzione di acqua calda sanitaria o dall’impianto di condizionamento. Il modulo display KTV o KTV-D lavora in abbinamento con un modulo relè della serie KTL*3-R. Tutto il sistema va alimentato a bassa tensione con l’alimentatore KTT-AL5. Il KTV può essere installato in un punto qualsiasi dell’abitazione e mediante un cavetto si collega al modulo relè, il quale potrà essere installato tranquillamente nel locale tecnico, fino ad una distanza massima di circa 1000 metri. Alla prima accensione il KTV rileva il modulo a cui è connesso ed automaticamente fa selezionare all’utente una o più funzionalità, in relazione al modulo connesso.
Art. KTV
Modulo per la supervisione e la gestione dell’impianto termico, installabile in una cassetta 503. È dotato di un display LCD a 2 righe e di un cicalino elettronico, dispone di 3 pulsanti di menu per la configurazione dei parametri dell’impianto. Può essere installato ad una distanza massima di 1000 metri dal modulo lettore/relè, mediante collegamento con bus, che riconosce automaticamente. È disponibile anche in versione a 4 moduli per guida DIN.
Questo modulo offre la possibilità di scegliere tra 10 sistemi diversi di abbinamento e di confronto delle temperature rilevate.
Di seguito sono elencate le sue funzionalità operative:
1: Sonde Singole
2: Precedenza 1 sonda + sonda S3 indipendente
3: Centralina Solare + sonda S3 indipendente
4: Precedenza 2 Sonde + sonda S3 indipendente
5: Una per Due + sonda S3 indipendente
6: Centralina Solare + Integrazione
7: Precedenza 3 Sonde
8: Precedenza 2 Sonde & relè R3
9: Una per Tre
10: Una per Due & relè R3
Dati tecnici del modulo KTV
- Alimentazione: 12 V ac/dc ± 10 %
- Assorbimento: 150 mA
- Buzzer: 85 dB @ 0,1 m
- Tipo contenitore: DIN 4 moduli
I moduli relè sono abbinabili ai moduli KTV oppure a KTV-D. Soltanto un modulo può essere connesso al display con cui, a seconda del tipo, vi è la possibilità di gestire un impianto, selezionabile da una gamma di dieci tipologie differenti di impianti.

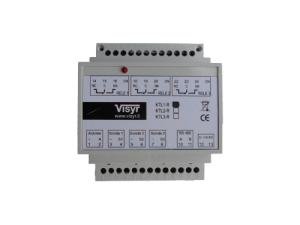

Art. KTL1-R
Modulo lettore/relè a doppio sistema di fissaggio: su profilato DIN con ingombro pari a 4 moduli oppure a vite su pannello. È dotato di un relè con uno scambio da 7 A. Legge, con una sonda NTC, fornita a corredo, la temperatura ed attraverso un ingresso NA lo stato di un allarme (collegamento opzionale). Viene “rilevato” dal modulo KTV, che automaticamente apre il suo menu per poter configurare i parametri necessari.
- Alimentazione: 12 V ac ± 10 %
- Assorbimento: 130 mA
- Campo di misura temperatura: 0° ÷ 99 °C
- Precisione: ± 1,5 ° C
- Tipo di sonda: NTC 10 KΩ @ 25 ° C
- Contatto allarme: Utilizzare esclusivamente contatti puliti!
- Scambio relè: 7 A @ 250 Vac
- Tipo contenitore: DIN 4 moduli
Art. KTL2-R
Modulo lettore/relè a doppio sistema di fissaggio: su profilato DIN con ingombro pari a 4 moduli oppure a vite su pannello. È dotato di due relè con uno scambio da 7 A. Legge, con due sonde NTC, fornite a corredo, le temperature ed attraverso un ingresso NA lo stato di un allarme (collegamento opzionale). Viene “rilevato” dal modulo KTV, che automaticamente apre il suo menu per poter configurare i parametri necessari.
Dati tecnici del modulo KTL2-R
- Alimentazione: 12 V ac ± 10 %
- Assorbimento: 210 mA
- Campo di misura temperature: 0° ÷ 99 °C
- Precisione: ± 1,5 ° C
- Tipo di sonde: NTC 10 KΩ @ 25 ° C
- Contatto allarme: Utilizzare esclusivamente contatti puliti!
- Scambio relè: 7 A @ 250 Vac
- Tipo contenitore: DIN 4 moduli
Art. KTL3-R
Modulo lettore/relè a doppio sistema di fissaggio: su profilato DIN con ingombro pari a 4 moduli oppure a vite su pannello. È dotato di tre relè con uno scambio da 7 A. Legge, con tre sonde NTC, fornite a corredo, le temperature ed attraverso un ingresso NA lo stato di un allarme (collegamento opzionale). Viene “rilevato” dal modulo KTV, che automaticamente apre il suo menu per poter configurare i parametri necessari.
- Alimentazione: 12 V ac ± 10 %
- Assorbimento: 290 mA
- Campo di misura temperature: 0° ÷ 99 °C
- Precisione: ± 1,5 ° C
- Tipo di sonde: NTC 10 KΩ @ 25 ° C
- Contatto allarme: Utilizzare esclusivamente contatti puliti!
- Scambio relè: 7 A @ 250 Vac
- Tipo contenitore: DIN 4 moduli
Art. KTT-AL6
Modulo per l’alimentazione a doppio sistema di fissaggio: su profilato DIN con ingombro pari a 4 moduli oppure a vite su pannello. È dotato di un trasformatore resinato appositamente realizzato per alimentare i moduli Visyr.
- Alimentazione: 230 V ac ± 10 % – 50 Hz
- Uscita: 12 V ac – 416 mA – 5 VA
- Tipo contenitore: DIN 4 moduli
